TANDEM AUTOMATION LINE

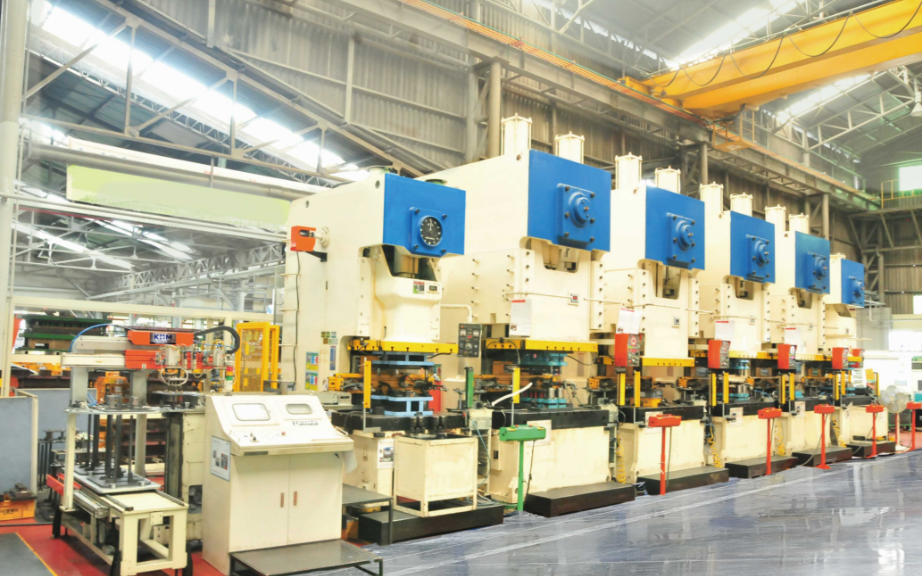

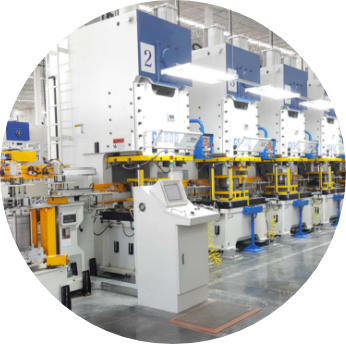

INNER MOTION TRANSFER: IMT-LINE

Servo 2~4축 모션제어로 탁월한 원호 보간제어 실현 프레스와 연동시스템 구현으로 생산성 향상

설비사양

설비사양을 나타내는 표입니다.
SPEC Unit IMT-200 IMT-240 IMT-260 IMT-280
X축(FEED) 이송거리 mm ~1,000 ~1,200 ~1,300 ~1,400
Z축(LIFT) 이송거리 mm ~120 ~120 ~120 ~120
소재중량 kg ~3.5kg ~5.0kg ~6.0kg ~7.0kg
CLAMP VACUUM OR MAGNET

*Tendem Line은 프레스와 비동기운전(프레스 환경에 따라 동기운전 가능)

소개영상

DESTACKING SYSTEM

  • Turn Table Type

    다량의 소재 적재 가능
    Stage 자동 교환
    다품종 대량생산에 적합

    Turn Table Type
    Turn Table Type
    적재 Stage 4~6
    적재 중량 500kg/1 Stage(Max. 2,000kg)
    Lift Hyd’ 또는 Geared Motor
    Lift 중량 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Jig Type

    중형 사이즈 소재에 적합
    Stage 자동 교환
    소품종 대량생산에 적합

    Jig Type
    Jig Type
    적재 Stage Max. 10
    적재 중량 500kg/1 Stage(Max. 2,000kg)
    Lift Hyd’ 또는 Geared Motor
    Lift 중량 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Stacker Type

    대형 사이즈 소재, 고중량 소재에 적합
    Stage 자동 교환
    대형 BLK’ & Sheet 소재에 적합

    Stacker Type
    Stacker Type
    적재 Stage 2
    적재 중량 2,500kg/1 Stage(Max. 5,000kg)
    Lift Hyd’
    Lift 중량
    Max. Hyd’ 10,000kg
