NC LEVELLER FEEDER LINE

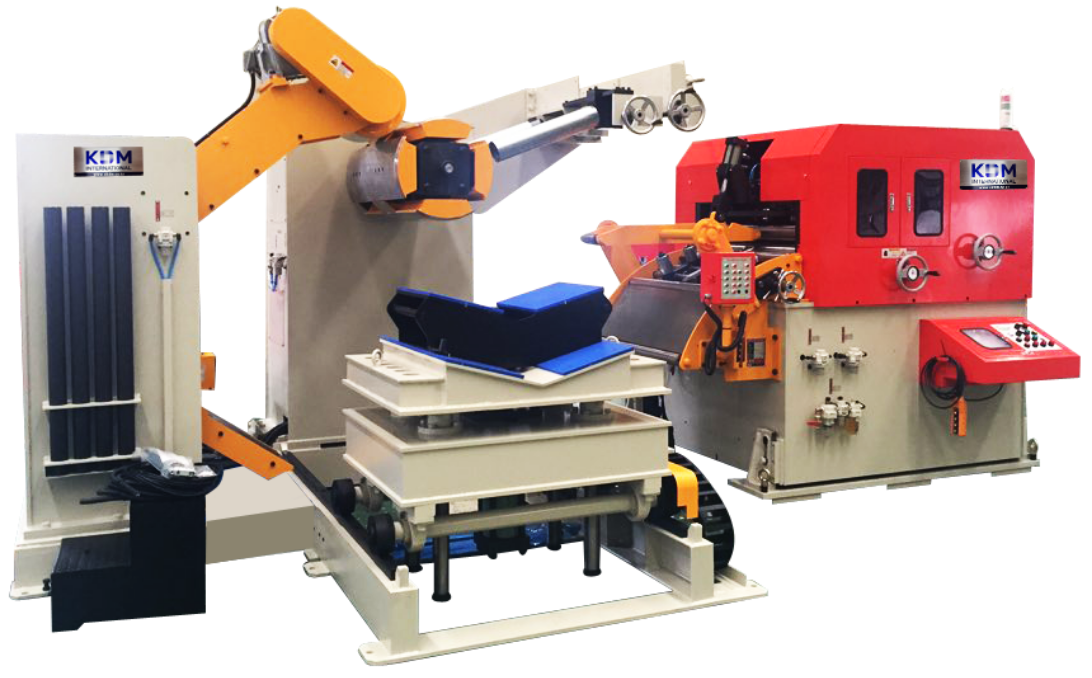

MT-MODEL

중∙후판 소재 작업에 적합한 롤 구조 초기코일 진입을 용이하게 하는 패드밴드 및 코일리프트 적용 언코일러 관성흡수용 상시 브레이크 및 캘리퍼 브레이크 적용 언코일러 및 오프너 인버터 제어로 코일 엉킴 방지

설비사양

MT LINE 사양

설비사양-MT LINE 사양을 나타내는 표입니다.
MT-MODEL
Unit 300MT-500MT 600MT-800MT 900MT-1200MT 1300MT-1500MT 1600MT-1800MT
THICKNESS mm 0.8~6.0
COIL WIDTH mm 100~500 100~800 100~1,200 100~1,500 100~1,800
COIL OUT DIA mm 1,500(2,000)
COIL WEIGHT Kg 5,000~20,000
FEEDING LENGTH mm Max Input Value 9999.99
LINE SPEED m/min 22

MT 교정능력표 인장강도기준 : 45kgf/㎜ 2

설비사양-MT 교정능력표를 나타내는 표입니다.
300MT 400MT 500MT 600MT 700MT 800MT 900MT 1000MT 1200MT 1400MT 1600MT 1800MT
LEVELLER ROLL
LENGTH(mm)
330 430 530 630 730 830 930 1,030 1,230 1,430 1,630 1,830
THICKNESS
(mm)
0.8~1.6 250 350 450 550 650 750 850 950 1,150 1,350 1,550 1,750
1.8 860 860 860 860 860
2.0 740 730 700 700 700 700 700
2.3 700 670 640 640 640 640 640
2.8 630 580 530 530 530 530 530
3.2 570 510 450 370 370 370 370 370
4.0 430 400 380 350 350 250 250 250 250
4.5 310 290 290 250 250 230 200 200 200
6.0 200 200 190 190 170 170 150 130

소개영상

OPTION

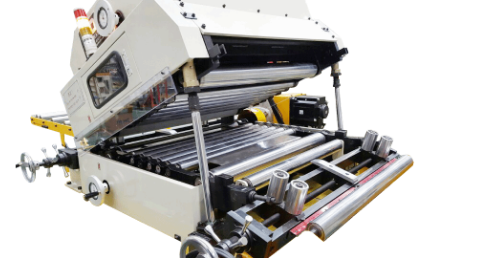

  • WORK ROLL OPEN

    Work Roll Open타입으로 롤 청소 용이
    MG/SL Model만 적용 가능

    WORK ROLL OPEN

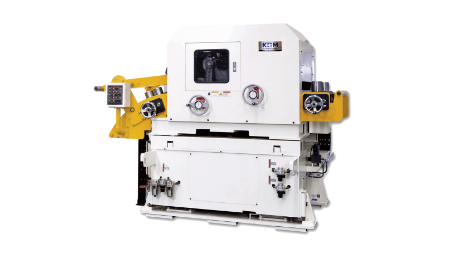

  • ZIGZAG SYSTEM

    원형의 BLK’를 다열 작업이 가능하게
    Leveller Feeder를 좌우로 이송

    ZIGZAG SYSTEM
  • END SHEARING

    코일의 처음 또는 끝부분 및 Recoil시 절단용으로 사용
    유압구동

    END SHEARING
  • DRUM SUPPORT

    코일소재 1,200㎜x10Ton 이상 사용시
    언코일러 처짐 방지

    DRUM SUPPORT

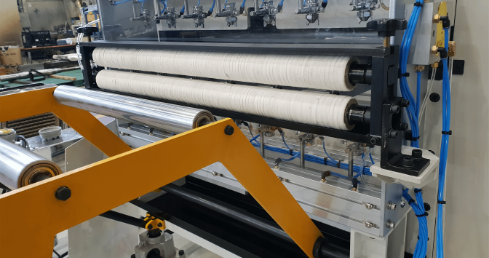

  • OILER

    반자동형: 타이머 설정 시간에 따른 오일 분사
    자동형: 타이머 설정 시간에 따른 오일 분사,
    순환시스템으로 오일 재사용

    OILER

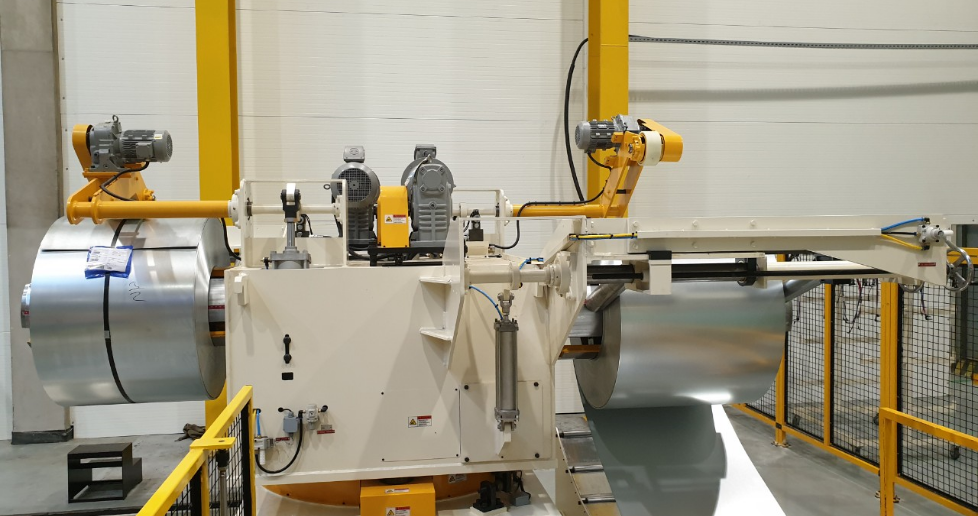

  • DOUBLE UNCOILER

    두개의 언코일러로 이루어져 대기중인 언코일러에 미리 코일소재
    를 장착하여 교체로 인한 작업시간 절감

    OILER
  • WORK ROLL SERVO UP/DOWN

    Servo구동방식으로 코일마다 레벨링 조절량을
    입력 기억시킨 후 차후 동일 작업 시 자동 설정 가능
