NC LEVELLER FEEDER LINE

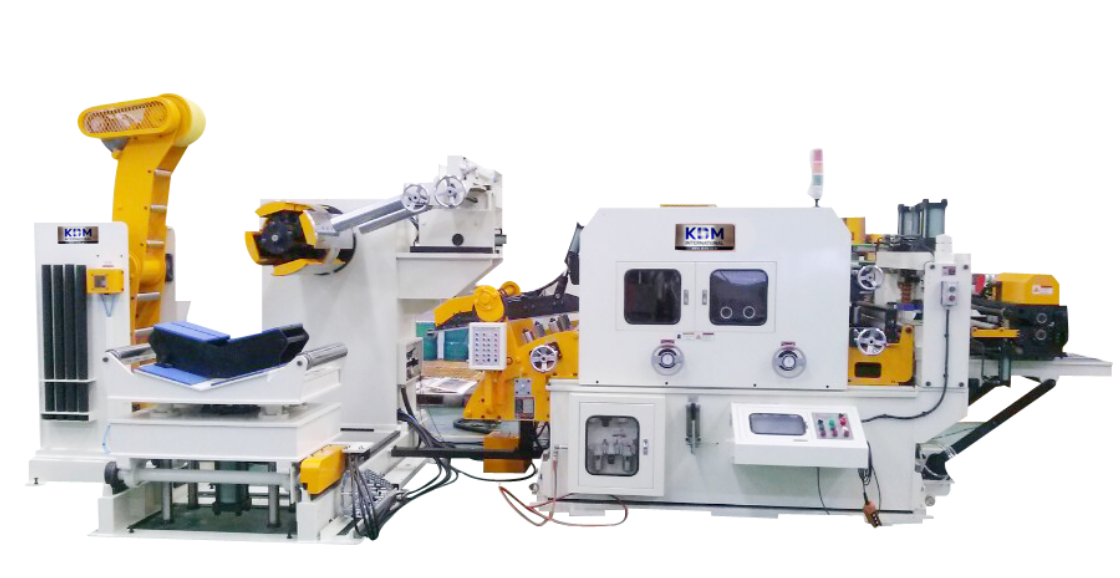

ST-MODEL

레벨러(T-Type), 언코일러(MT-Type) 혼용타입 초기 코일 진입을 용이하게 하는 패드밴드 및 코일리프트 적용 언코일러 관성흡수용 상시 브레이크 및 캘리퍼 브레이크 적용 언코일러 및 오프너 인버터 제어로 코일 엉킴 방지

설비사양

ST LINE 사양

설비사양-ST LINE 사양을 나타내는 표입니다.
ST-MODEL
Unit 300ST-400ST 500ST-800ST 900ST-1200ST 1300ST-1800ST 1900ST-2000ST
THICKNESS mm 1.2~8.0
COIL WIDTH mm 100~400 100~800 200~1,200 300~1,800 300~2,000
COIL OUT DIA mm Max. 2,000
COIL WEIGHT Kg 5,000~25,000
FEEDING LENGTH mm Max Input Value 9999.99
LINE SPEED m/min 20~22

ST 교정능력표 인장강도기준 : 45kgf/㎜ 2

설비사양-ST 교정능력표를 나타내는 표입니다.
300ST 400ST 500ST 600ST 700ST 800ST 900ST 1000ST 1200ST 1400ST 1600ST 1800ST
LEVELLER ROLL
LENGTH(mm)
330 430 530 630 730 830 930 1,030 1,230 1,430 1,630 1,830
THICKNESS
(mm)
1.2~3.0 250 350 450 550 650 750 850 950 1,150 1,350 1,550 1,750
3.2
4.0 900 900 900 900 900
4.5 740 735 730 730 730 730 730
5.0 570 550 550 545 545 545 545 545
6.0 410 400 400 390 390 380 380 380 380 380

OPTION

  • WORK ROLL OPEN

    Work Roll Open타입으로 롤 청소 용이
    MG/SL Model만 적용 가능

    WORK ROLL OPEN
  • ZIGZAG SYSTEM

    원형의 BLK’를 다열 작업이 가능하게
    Leveller Feeder를 좌우로 이송

    ZIGZAG SYSTEM
  • END SHEARING

    코일의 처음 또는 끝부분 및 Recoil시 절단용으로 사용
    유압구동

    END SHEARING
  • DRUM SUPPORT

    코일소재 1,200㎜x10Ton 이상 사용시
    언코일러 처짐 방지

    DRUM SUPPORT
  • OILER

    반자동형: 타이머 설정 시간에 따른 오일 분사
    자동형: 타이머 설정 시간에 따른 오일 분사,
    순환시스템으로 오일 재사용

    OILER
  • DOUBLE UNCOILER

    두개의 언코일러로 이루어져 대기중인 언코일러에 미리 코일소재
    를 장착하여 교체로 인한 작업시간 절감

    OILER
  • WORK ROLL SERVO UP/DOWN

    Servo구동방식으로 코일마다 레벨링 조절량을
    입력 기억시킨 후 차후 동일 작업 시 자동 설정 가능
