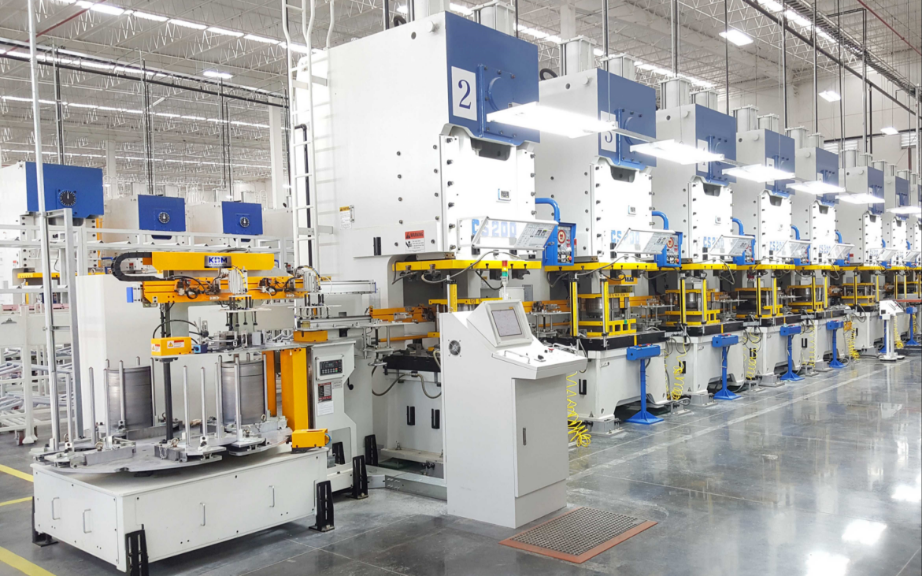

TANDEM AUTOMATION LINE

SHUTTLE LINE : SH

프레스 간 소재를 동시 이송하여 작업인원 감소 및 생산성 향상 효과 Servo 2~4축 모션 제어로 탁월한 원호 보간제어 실현 아이템 별 모델관리시스템 적용으로 금형 교체시간 단축 및 작업현황 파악 용이 Idle적용으로 Tact Time 단축, 반전 공정 및 Centering 공정의 추가가 용이함 자동 흡∙탈착 Arm의 편리한 변경 및 교체

설비사양

설비사양을 나타내는 표입니다.
Model SH-2000~SH-5000(Idle 선택사항)
Feeding Stroke 2,000mm~6,000mm(Idle: 1,000mm~3,000mm)
Up/Down Stroke Max. 80mm~150mm
소재중량 Max. 3.5kg~15.0kg

소개영상

DESTACKING SYSTEM

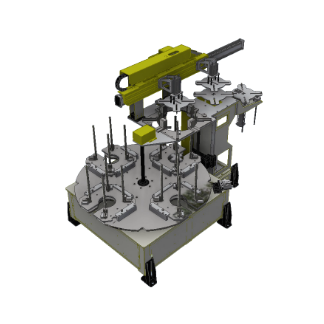

  • Turn Table Type

    다량의 소재 적재 가능
    Stage 자동 교환
    다품종 대량생산에 적합

    Turn Table Type
    Turn Table Type
    적재 Stage 4~6
    적재 중량 500kg/1 Stage(Max. 2,000kg)
    Lift Hyd’ 또는 Geared Motor
    Lift 중량 Max. Motor 500kg
    Max. Hyd’ 2,000kg

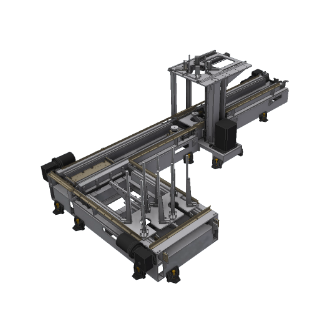

  • Jig Type

    중형 사이즈 소재에 적합
    Stage 자동 교환
    소품종 대량생산에 적합

    Jig Type
    Jig Type
    적재 Stage Max. 10
    적재 중량 500kg/1 Stage(Max. 2,000kg)
    Lift Hyd’ 또는 Geared Motor
    Lift 중량 Max. Motor 500kg
    Max. Hyd’ 2,000kg

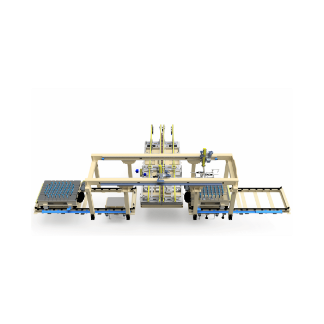

  • Stacker Type

    대형 사이즈 소재, 고중량 소재에 적합
    Stage 자동 교환
    대형 BLK’ & Sheet 소재에 적합

    Stacker Type
    Stacker Type
    적재 Stage 2
    적재 중량 2,500kg/1 Stage(Max. 5,000kg)
    Lift Hyd’
    Lift 중량
    Max. Hyd’ 10,000kg
