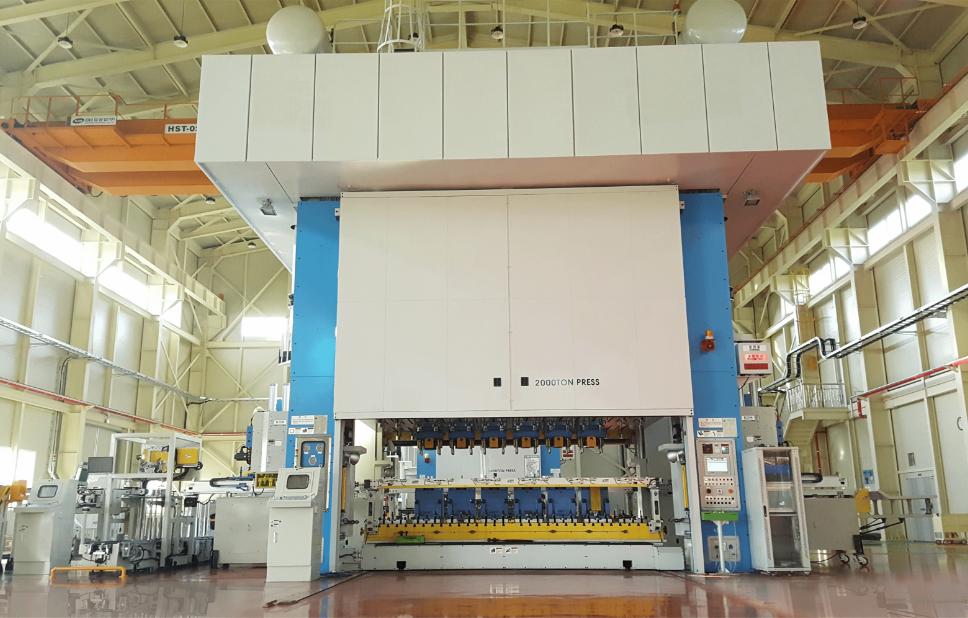

2D/3D Transfer Line
移送距離の自由設定でストロークの変更が可能 モーションコントロールでさまざまなカム曲線の回転動作を実現 2D/3D兼用で、ワンタッチで動作変換が可能 アイテム別にモデル管理システムを適用し、金型交換時間の短縮と作業の現状把握が容易
2D/3D TRANSFER LINE 仕様
| 2D/3D TRANSFER-MODEL | ||||||||
| SPEC | Unit | TR-300 | TR-500 | TR-800 | TR-1000 | TR-1500 | TR-2000 | TR-2500 |
| X軸(Feed)の移送距離 | mm | 300~800 | 400~1,500 | 500~2,500 | ||||
| Y軸(Clamp)の移送距離 | mm | 100~300 | 200~500 | |||||
| Z軸(Lift)の移送距離 | mm | 150~200 | 200 | 300 | 300 | 400 | ||
| 素材重量 | kg | 5.0~10.0 | 15.0 | 20.0 | 20.0 | 30.0 | ||
| X軸(Feed)駆動モータ | kw | A.C SERVO MOTOR | ||||||
| Y軸(Clamp)駆動モータ | kw | A.C SERVO MOTOR | ||||||
| Z軸(Lift)駆動モータ | kw | A.C SERVO MOTOR | ||||||
* 駆動モータの容量と数量は、モデルによって異なる場合があります。
* 移送距離は、プレス仕様によって変動することがあります。

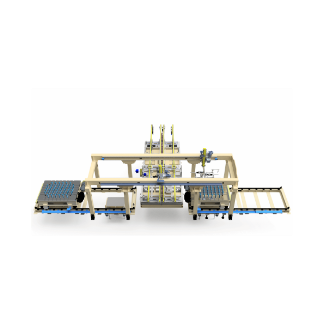

大量の素材積載が可能
ステージの自動交換
多品種の大量生産に最適
| 積載ステージ | 4~6 |
|---|---|
| 積載重量 | 500kg/1 Stage(Max. 2,000kg) |
| リフト | Hyd’ または Geared Motor |
| リフト 重量 | Max. Motor 500kg |
| Max. Hyd’ 2,000kg |

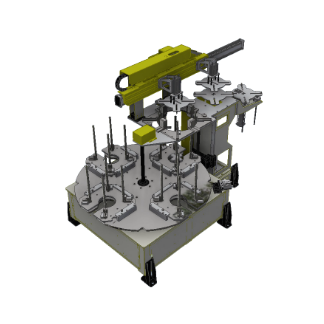

中型サイズ素材に最適
ステージの自動交換
小品種の大量生産に適しています
| 積載ステージ | Max. 10 |
|---|---|
| 積載重量 | 500kg/1 Stage(Max. 2,000kg) |
| リフト | Hyd’ または Geared Motor |
| リフト 重量 | Max. Motor 500kg |
| Max. Hyd’ 2,000kg |

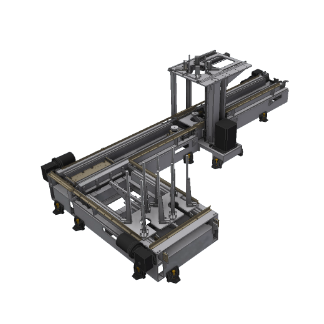

大型サイズ素材、高重量素材に最適
ステージの自動交換
大型BLK’＆Sheet素材に最適
| 積載ステージ | 2 |
|---|---|
| 積載重量 | 2,500kg/1 Stage(Max. 5,000kg) |
| リフト | Hyd’ |
| リフト 重量 | |
| Max. Hyd’ 10,000kg |
