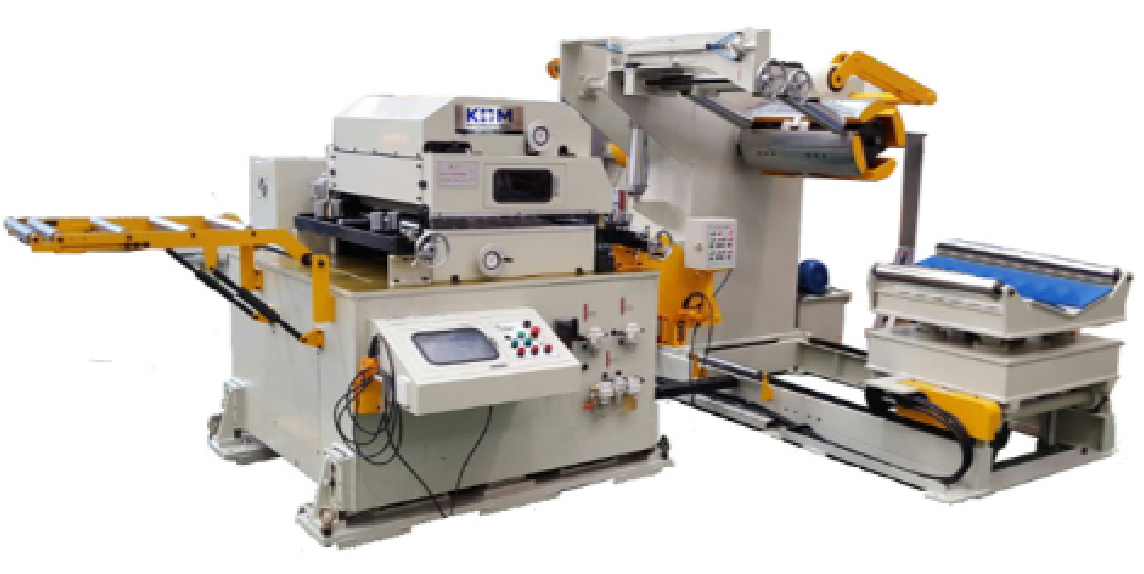

SL-Model
0.2T〜1.6T未満の素材の精密な平坦度作業が容易 アルミや非鉄金属の作業が可能 60spm以上の高速作業が可能 アンコイラーに慣性吸収用常時ブレーキを適用
SL-LINE 仕様
| SL-MODEL | |||||
| Unit | 300SL-500SL | 600SL -900SL | 1000SL -1300SL | 1400SL | |
| コイル厚 | mm | 0.2~1.6 | |||
| コイル幅 | mm | 100~300 | 100~900 | 100~1,300 | 100~1,400 |
| コイル外形 | mm | Max. 1,800 | |||
| コイル重量 | Kg | 3,000~10,000 | |||
| 移送距離 | mm | Max Input Value 9999.99 | |||
| Line速度 | m/min | 20 | |||
SL 矯正能力表 引張強度基準45kgf/㎜ 2基準
| 300SL | 400SL | 500SL | 600SL | 700SL | 800SL | 900SL | 1000SL | 1100SL | 1200SL | 1300SL | 1400SL | ||
| LEVELLER ROLL LENGTH(mm) |
330 | 430 | 530 | 630 | 730 | 830 | 930 | 1,030 | 1,130 | 1,230 | 1,330 | 1,430 | |
| コイル厚 (mm) |
0.3~0.8 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1,100 | 1,200 | 1,300 | 1,400 |
| 1 | |||||||||||||
| 1.2 | 650 | 750 | 850 | 950 | 950 | 950 | 950 | 950 | |||||
| 1.6 | 430 | 425 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | |||
| 1.8 | 350 | 345 | 345 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | ||
| 2 | 270 | 270 | 260 | 260 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 2.3 | 250 | 250 | 240 | 240 | 230 | 230 | 200 | 200 | 200 | 200 | 200 | 200 | |
Work Roll Openタイプでロールの清掃が容易
MG/SLモデルのみ適用可能
円形のBLK'を複列作業できるようにレベラ
フィーダーを左右に移送
コイルの最初または最後の部分およびリコイル時の切断用に使用
油圧駆動
コイル素材を1,200㎜x10トン以上使用する
際に、アンコイラーのたるみを防止
半自動型: タイマー設定時間によるオイル噴射
自動型: タイマー設定時間によるオイル噴射、循環システムでオイルを再使用
2つのアンコイラーで構成され、待機中のアンコイラーにあらかじめ
素材を装着し、交替による作業時間の節約
サーボ駆動方式で、コイルにレベリング調節量を入力し記憶させると同じ作業時に自動設定が可能
