ホーム > 製品情報 > TANDEM AUTOMATION LINE > IMT-SEMI

TANDEM AUTOMATION LINE

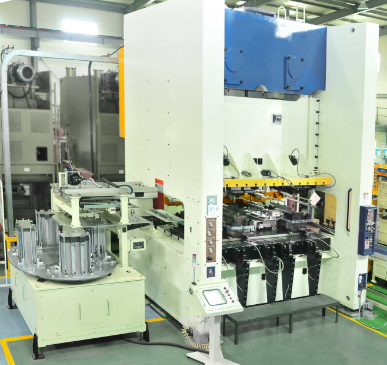

INNER MOTION TRANSFER: IMT-SEMI

プレス1台で多工程の作業が可能 プレスとの連動システムを実現し生産性が向上 移送区間の曲線制御により速度が向上

設備仕様

設備仕様을 나타내는 표입니다.
SPEC Unit SMT-300 SMT-500 SMT-700 SMT-1000
X軸(FEED)の移送距離 mm ~300 ~500 ~700 ~1,000
Z軸(リフト)の移送距離 mm ~120 ~120 ~120 ~120
素材重量 kg ~2.0 ~3.0 ~4.0 ~5.0
TACT TIME sec 1.5 2.0 2.5 3.0
X軸(フィード)駆動モーター kw 3.5 (3,000rpm) 3.5 (3,000rpm) 5.0 (3,000rpm) 5.0 (3,000rpm)
Z軸(リフト)駆動モーター kw 3.5 3.5 5.0 5.0
CLAMP VACUUM OR MAGNET

*全MODELプレスと同期運転可能。 *非同期式運電可能

视频

DESTACKING SYSTEM

  • Turn Table Type

    大量の素材積載が可能
    ステージの自動交換
    多品種の大量生産に最適

    Turn Table Type
    Turn Table Type
    積載ステージ 4~6
    積載重量 500kg/1 Stage(Max. 2,000kg)
    リフト Hyd’ または Geared Motor
    リフト 重量 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Jig Type

    中型サイズ素材に最適
    ステージの自動交換
    小品種の大量生産に適しています

    Jig Type
    Jig Type
    積載ステージ Max. 10
    積載重量 500kg/1 Stage(Max. 2,000kg)
    リフト Hyd’ または Geared Motor
    リフト 重量 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Stacker Type

    大型サイズ素材、高重量素材に最適
    ステージの自動交換
    大型BLK’&Sheet素材に最適

    Stacker Type
    Stacker Type
    積載ステージ 2
    積載重量 2,500kg/1 Stage(Max. 5,000kg)
    リフト Hyd’
    リフト 重量
    Max. Hyd’ 10,000kg

TANDEM AUTOMATION LINE 製品を発見
