NC LEVELLER FEEDER LINE

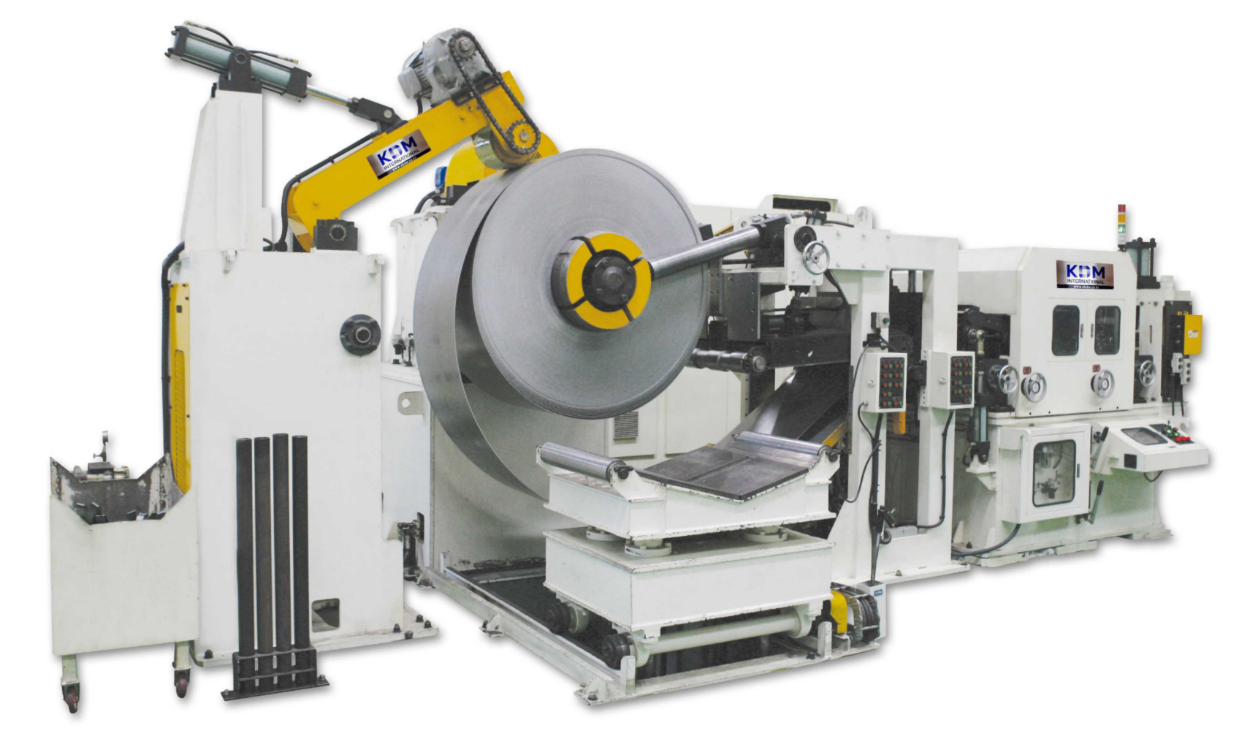

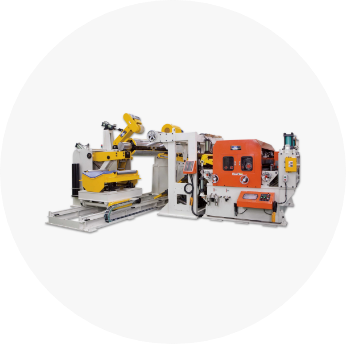

HT- MODEL

高張力鋼厚板材料の精密な平坦度作業が容易 初期コイルの進入を容易にするインサートとループテーブル(Loop) アンコイラーの多段速回転速度制御が可能 ワークロールとフィードロールの上昇・下降Hyd'を適用して動力を強化

設備仕様

HT LINE 仕様

設備仕様-HT LINE 仕様 나타내는 표입니다.
HT-MODEL
Unit 300HT-500HT 600HT-800HT 900HT-1200HT 1300HT-1500HT 1600HT-1800HT 1900HT-2000HT
THICKNESS mm 2.3~12.0
COIL WIDTH mm 100~500 100~800 100~1200 100~1,500 100~1,800 100~2,000
COIL OUT DIA mm Max. 2,000
COIL WEIGHT Kg 5,000~25,000
FEEDING LENGTH mm Max Input Value 9999.99
LINE SPEED m/min 20~22

HT 矯正能力表 引張強度基準60kgf/㎜ 2基準

設備仕様-HT 矯正能力表를 나타내는 표입니다.
300HT 400HT 500HT 600HT 700HT 800HT 900HT 1000HT 1200HT 1400HT 1600HT 1800HT
LEVELLER ROLL
LENGTH(mm)
330 430 530 630 730 830 930 1,030 1,230 1,430 1,630 1,830
コイル厚
(mm)
1.2~3.0 250 350 450 550 650 750 850 950 1,150 1,350 1,600 1,800
3.2
4.0
4.5 900 900 900 900 900
5.0 735 730 730 730 730 730
6.0 740 550 545 545 545 545 545
7.0 570 550 390 380 380 380 380 380
8.0 400 400 390 290 280 270 280 280 280
9.0 410 300 300 290 220 215 215 215
11.0 290 310 235 230 230 160 150

视频

OPTION

  • WORK ROLL OPEN

    Work Roll Openタイプでロールの清掃が容易
    MG/SLモデルのみ適用可能

    WORK ROLL OPEN

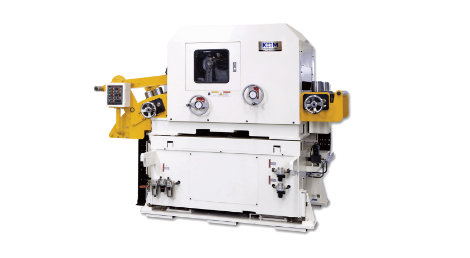

  • ZIGZAG SYSTEM

    円形のBLK'を複列作業できるようにレベラ
    フィーダーを左右に移送

    ZIGZAG SYSTEM
  • END SHEARING

    コイルの最初または最後の部分およびリコイル時の切断用に使用
    油圧駆動

    END SHEARING
  • DRUM SUPPORT

    コイル素材を1,200㎜x10トン以上使用する
    際に、アンコイラーのたるみを防止

    DRUM SUPPORT

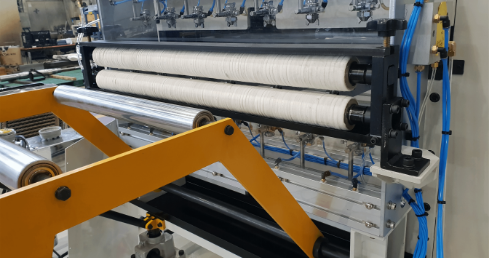

  • OILER

    半自動型: タイマー設定時間によるオイル噴射
    自動型: タイマー設定時間によるオイル噴射、循環システムでオイルを再使用

    OILER

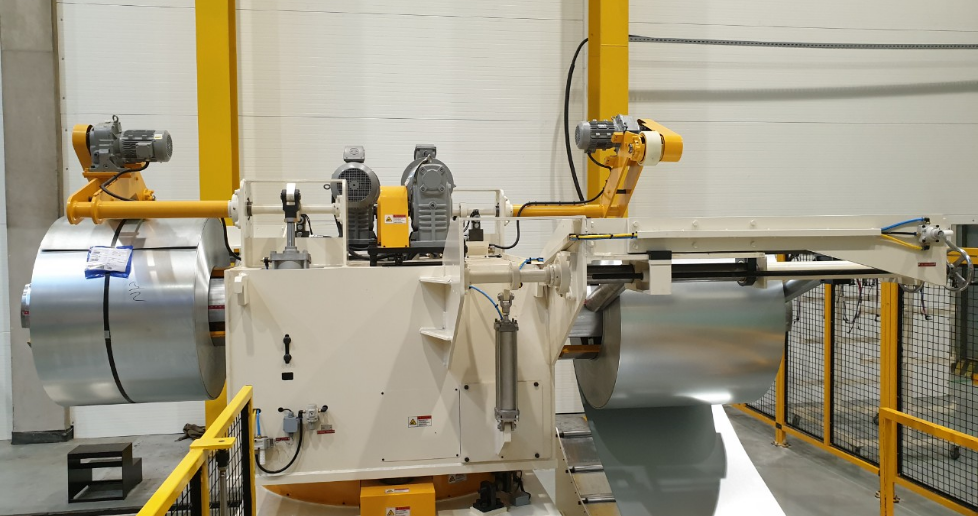

  • DOUBLE UNCOILER

    2つのアンコイラーで構成され、待機中のアンコイラーにあらかじめ
    素材を装着し、交替による作業時間の節約

    OILER
  • WORK ROLL SERVO UP/DOWN

    サーボ駆動方式で、コイルにレベリング調節量を入力し記憶させると同じ作業時に自動設定が可能
