TANDEM AUTOMATION LINE

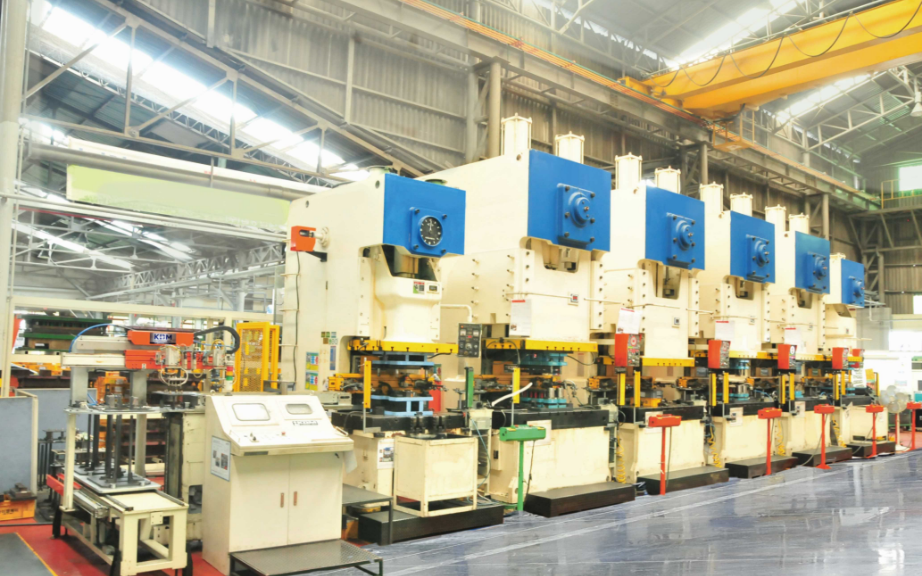

INNER MOTION TRANSFER: IMT-LINE

サーボモータ2〜4軸のモーションコントロールですぐれた円弧補間制御を実現 プレスとの連動システムを実現し生産性が向上

設備仕様

設備仕様을 나타내는 표입니다.
SPEC Unit SMT-200 SMT-240 SMT-260 SMT-280
X軸(FEED)の移送距離 mm ~1,000 ~1,200 ~1,300 ~1,400
Z軸(リフト)の移送距離 mm ~120 ~120 ~120 ~120
素材重量 kg ~3.5 ~5.0 ~6.0 ~7.0
TACT TIME sec 1.5~2.0 1.5~2.0 1.6~2.1 1.7~2.2
X軸(フィード)駆動モーター kw 3.5 (3,000rpm) 3.5 (3,000rpm) 5.0 (3,000rpm) 5.0 (3,000rpm)
Z軸(リフト)駆動モーター kw 3.5 3.5 5.0 5.0
CLAMP VACUUM OR MAGNET

*プレスspmは1.5秒で計算しTact Timeを算出した *Tendem Lineはプレスと非同期運転(プレス環境による同期運転可能 *Tact Timeは素材重量、Strokeにより変動あり。

视频

DESTACKING SYSTEM

  • Turn Table Type

    大量の素材積載が可能
    ステージの自動交換
    多品種の大量生産に最適

    Turn Table Type
    Turn Table Type
    積載ステージ 4~6
    積載重量 500kg/1 Stage(Max. 2,000kg)
    リフト Hyd’ または Geared Motor
    リフト 重量 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Jig Type

    中型サイズ素材に最適
    ステージの自動交換
    小品種の大量生産に適しています

    Jig Type
    Jig Type
    積載ステージ Max. 10
    積載重量 500kg/1 Stage(Max. 2,000kg)
    リフト Hyd’ または Geared Motor
    リフト 重量 Max. Motor 500kg
    Max. Hyd’ 2,000kg
  • Stacker Type

    大型サイズ素材、高重量素材に最適
    ステージの自動交換
    大型BLK’&Sheet素材に最適

    Stacker Type
    Stacker Type
    積載ステージ 2
    積載重量 2,500kg/1 Stage(Max. 5,000kg)
    リフト Hyd’
    リフト 重量
    Max. Hyd’ 10,000kg
