NC LEVELLER FEEDER LINE

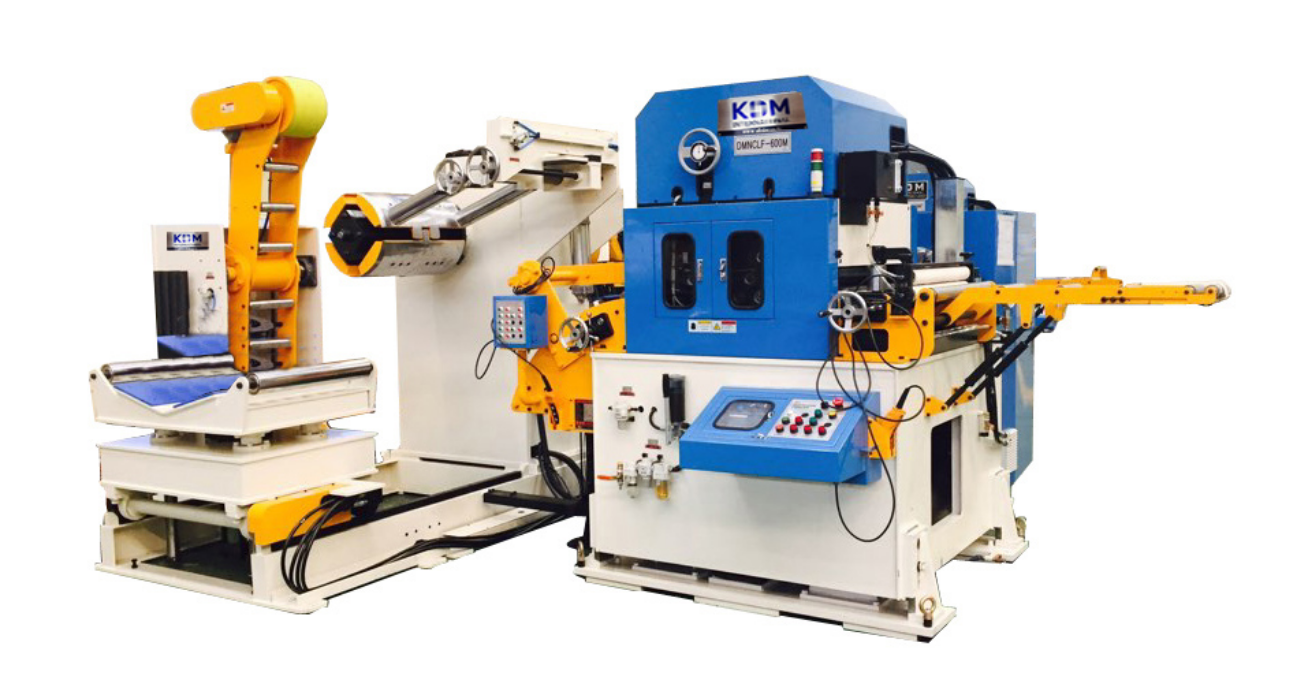

MG-MODEL

高張力厚板の精密な平坦度作業が容易 ワークロールとフィードロールの上昇・下降Hyd'を適用して動力を強化 アンコイラーに慣性吸収用常時ブレーキとキャリパーブレーキを適用 アンコイラーとオープナーインバータ制御でコイルの絡みを防止

設備仕様

MG LINE 仕様

設備仕様-MG LINE 仕様을 나타내는 표입니다.
MG-MODEL
Unit 300MG-500MG 600MG-800MG 900MG-1200MG 1300MG-1500MG 1600MG-1800MG
コイル厚 mm 0.6~6.0
コイル幅 mm 100~500 100~800 100~1,200 100~1,500 100~1,800
コイル外形 mm 1,500(2,000)
コイル重量 Kg 5,000~20,000
移送距離 mm Max Input Value 9999.99
Line速度 m/min 22

MG 矯正能力表 引張強度基準50kgf/㎜ 2基準

設備仕様-MG 矯正能力表를 나타내는 표입니다.
300MG 400MG 500MG 600MG 700MG 800MG 900MG 1000MG 1200MG 1400MG 1600MG 1800MG
LEVELLER ROLL
LENGTH(mm)
330 430 530 630 730 830 930 1,030 1,230 1,430 1,630 1,830
コイル厚
(mm)
0.8~1.6 250 350 450 550 650 750 850 950 1,150 1,350 1,550 1,750
1.8 860 860 860 860 860
2.0 740 730 700 700 700 700 700
2.3 700 670 640 640 640 640 640
2.8 630 580 530 530 530 530 530
3.2 570 510 450 370 370 370 370 370
4.0 430 400 380 350 350 250 250 250 250
4.5 310 290 290 250 250 230 200 200 200
6.0 200 200 190 190 170 170 150 130

视频

OPTION

  • WORK ROLL OPEN

    Work Roll Openタイプでロールの清掃が容易
    MG/SLモデルのみ適用可能

    WORK ROLL OPEN
  • ZIGZAG SYSTEM

    円形のBLK'を複列作業できるようにレベラ
    フィーダーを左右に移送

    ZIGZAG SYSTEM
  • END SHEARING

    コイルの最初または最後の部分およびリコイル時の切断用に使用
    油圧駆動

    END SHEARING
  • DRUM SUPPORT

    コイル素材を1,200㎜x10トン以上使用する
    際に、アンコイラーのたるみを防止

    DRUM SUPPORT
  • OILER

    半自動型: タイマー設定時間によるオイル噴射
    自動型: タイマー設定時間によるオイル噴射、循環システムでオイルを再使用

    OILER
  • DOUBLE UNCOILER

    2つのアンコイラーで構成され、待機中のアンコイラーにあらかじめ
    素材を装着し、交替による作業時間の節約

    OILER
  • WORK ROLL SERVO UP/DOWN

    サーボ駆動方式で、コイルにレベリング調節量を入力し記憶させると同じ作業時に自動設定が可能
