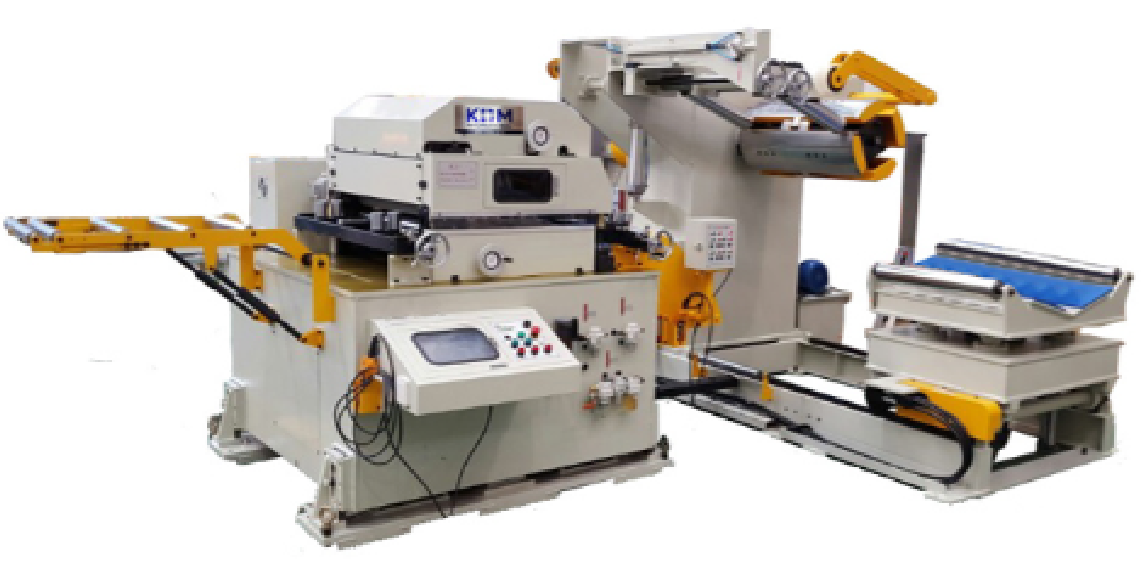

SL-Model
0.2T~1.6T以下原料的超精密平坦度作业方便 可完成铝及非铁原料作业 可完成60spm以上高速作业 适用开卷机惯性吸收用常时制动器
SL-LINE 装置
| SL-MODEL | |||||
| Unit | 300SL-500SL | 600SL -900SL | 1000SL -1300SL | 1400SL | |
| 卷版 厚度 | mm | 0.2~1.6 | |||
| 卷板 宽度 | mm | 100~300 | 100~900 | 100~1,300 | 100~1,400 |
| COIL OUT DIA | mm | Max. 1,800 | |||
| COIL WEIGHT | Kg | 3,000~10,000 | |||
| FEEDING LENGTH | mm | Max Input Value 9999.99 | |||
| LINE SPEED | m/min | 20 | |||
SL 纠正能力 下方能力表以引张强度45kgf/㎜ 2为基准
| 300SL | 400SL | 500SL | 600SL | 700SL | 800SL | 900SL | 1000SL | 1100SL | 1200SL | 1300SL | 1400SL | ||
| LEVELLER ROLL 长短(mm) |
330 | 430 | 530 | 630 | 730 | 830 | 930 | 1,030 | 1,130 | 1,230 | 1,330 | 1,430 | |
| 卷版 厚度 (mm) |
0.3~0.8 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1,100 | 1,200 | 1,300 | 1,400 |
| 1 | |||||||||||||
| 1.2 | 650 | 750 | 850 | 950 | 950 | 950 | 950 | 950 | |||||
| 1.6 | 430 | 425 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | 420 | |||
| 1.8 | 350 | 345 | 345 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | ||
| 2 | 270 | 270 | 260 | 260 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 2.3 | 250 | 250 | 240 | 240 | 230 | 230 | 200 | 200 | 200 | 200 | 200 | 200 | |
工作辊开放型型，辊清扫方便。
仅限于MG/SL型号
通过矫平送料机的左右移送实现圆盘刹多列
作业
卷材初始部或端部及重卷时切断用
液压驱动
使用卷材原料，200㎜ｘ10吨以上时,
可防止开卷机下沉。
半自动型: 可按照定时器的设置时间进行喷油。
自动型: 可按照定时器的设置时间进行喷油,
还可通过循环系统回收利用油类。
以双头开卷形式，因备用卷提前预备，所以减少交换时间。
采用伺服驱动方式，向卷材输入矫平调节量后
后续同类作业时可自动设置。
