HT-Model
高张力厚板材料的超精密平坦度作业方便 适用便于初始卷材进料的嵌入与活套台版 开卷机多级转速控制功能 通过工作辊及送料辊升降液压缸来加强动力。
HT LINE 装置
| HT-MODEL | |||||||
| Unit | 300HT-500HT | 600HT-800HT | 900HT-1200HT | 1300HT-1500HT | 1600HT-1800HT | 1900HT-2000HT | |
| 卷版 厚度 | mm | 2.3~12.0 | |||||
| 卷板 宽度 | mm | 100~500 | 100~800 | 100~1200 | 100~1,500 | 100~1,800 | 100~2,000 |
| COIL OUT DIA | mm | 2,000 | |||||
| COIL WEIGHT | Kg | 5,000~25,000 | |||||
| FEEDING LENGTH | mm | Max Input Value 9999.99 | |||||
| LINE SPEED | m/min | 20~22 | |||||
HT 纠正能力 下方能力表以引张强度60kgf/㎜ 2为基准
| 300HT | 400HT | 500HT | 600HT | 700HT | 800HT | 900HT | 1000HT | 1200HT | 1400HT | 1600HT | 1800HT | ||
| LEVELLER ROLL 长短(mm) |
330 | 430 | 530 | 630 | 730 | 830 | 930 | 1,030 | 1,230 | 1,430 | 1,630 | 1,830 | |
| 卷版 厚度 (mm) |
1.2~3.0 | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1,150 | 1,350 | 1,600 | 1,800 |
| 3.2 | |||||||||||||
| 4.0 | |||||||||||||
| 4.5 | 900 | 900 | 900 | 900 | 900 | ||||||||
| 5.0 | 735 | 730 | 730 | 730 | 730 | 730 | |||||||
| 6.0 | 740 | 550 | 545 | 545 | 545 | 545 | 545 | ||||||
| 7.0 | 570 | 550 | 390 | 380 | 380 | 380 | 380 | 380 | |||||
| 8.0 | 400 | 400 | 390 | 290 | 280 | 270 | 280 | 280 | 280 | ||||
| 9.0 | 410 | 300 | 300 | 290 | 220 | 215 | 215 | 215 | |||||
| 11.0 | 290 | 310 | 235 | 230 | 230 | 160 | 150 | ||||||

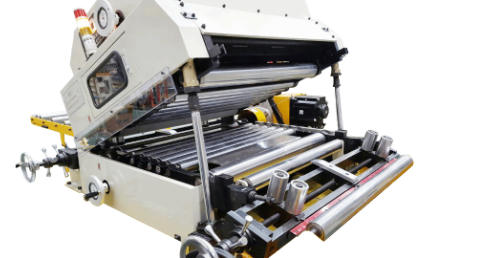

工作辊开放型型，辊清扫方便。
仅限于MG/SL型号

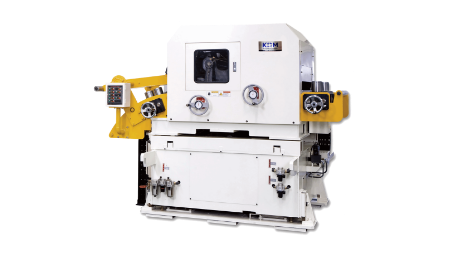

通过矫平送料机的左右移送实现圆盘刹多列
作业
卷材初始部或端部及重卷时切断用
液压驱动
使用卷材原料，200㎜ｘ10吨以上时,
可防止开卷机下沉。

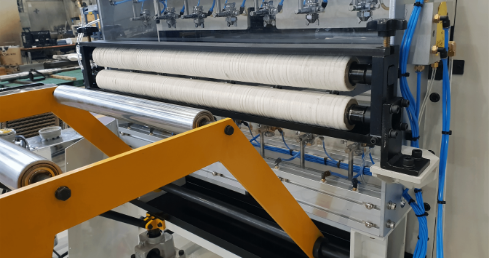

半自动型: 可按照定时器的设置时间进行喷油。
自动型: 可按照定时器的设置时间进行喷油,
还可通过循环系统回收利用油类。

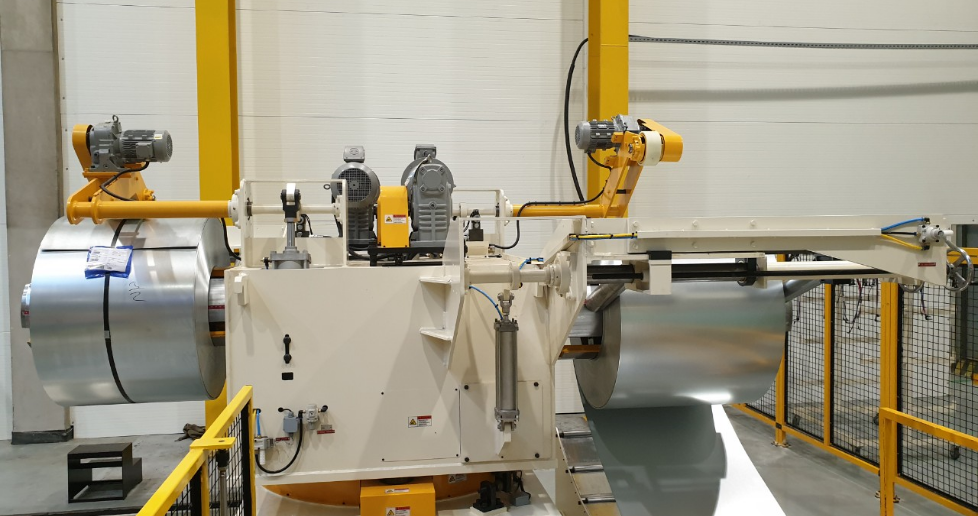

以双头开卷形式，因备用卷提前预备，所以减少交换时间。
采用伺服驱动方式，向卷材输入矫平调节量后
后续同类作业时可自动设置。
