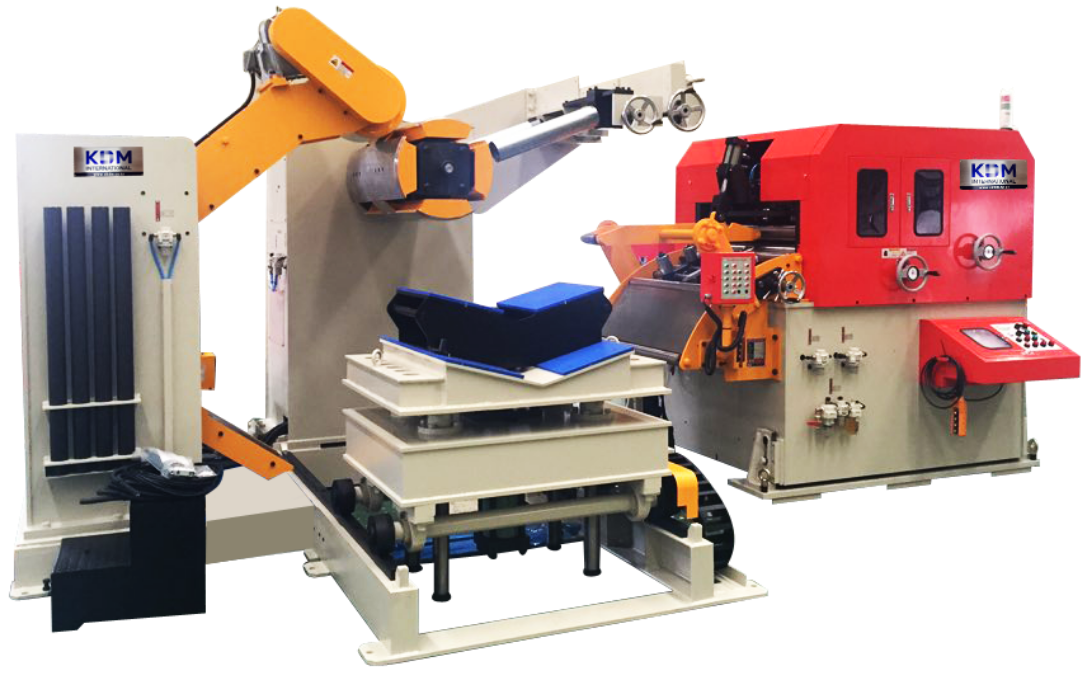

数控矫直送料机

MT-MODEL

适于中•厚板原料作业的辊压结构 适用便于初始卷材进料的Pad Band与卷材提升 适用开卷机惯性吸收用常时制动器及Caliper Brake 通过开卷机及压料辊逆变器控制防止卷材缠绕

装置

MT LINE 装置

装置-MT LINE 装置을 나타내는 표입니다.
MT-MODEL
Unit 300MT-500MT 600MT-800MT 900MT-1200MT 1300MT-1500MT 1600MT-1800MT
卷版 厚度 mm 0.8~6.0
卷板 宽度 mm 100~500 100~800 100~1,200 100~1,500 100~1,800
COIL OUT DIA mm 1,500(2,000)
COIL WEIGHT Kg 5,000~20,000
FEEDING LENGTH mm Max Input Value 9999.99
LINE SPEED m/min 22

MT 纠正能力 下方能力表以引张强度45kgf/㎜ 2为基准

装置-MT 纠正能力를 나타내는 표입니다.
300MT 400MT 500MT 600MT 700MT 800MT 900MT 1000MT 1200MT 1400MT 1600MT 1800MT
LEVELLER ROLL
长短(mm)
330 430 530 630 730 830 930 1,030 1,230 1,430 1,630 1,830
卷版 厚度
(mm)
0.8~1.6 250 350 450 550 650 750 850 950 1,150 1,350 1,550 1,750
1.8 860 860 860 860 860
2.0 740 730 700 700 700 700 700
2.3 700 670 640 640 640 640 640
2.8 630 580 530 530 530 530 530
3.2 570 510 450 370 370 370 370 370
4.0 430 400 380 350 350 250 250 250 250
4.5 310 290 290 250 250 230 200 200 200
6.0 200 200 190 190 170 170 150 130

视频

OPTION

  • 工作辊开口

    工作辊开放型型,辊清扫方便。
    仅限于MG/SL型号

    WORK ROLL OPEN
  • ZIGZAG SYSTEM

    通过矫平送料机的左右移送实现圆盘刹多列
    作业

    ZIGZAG SYSTEM
  • 尾料剪

    卷材初始部或端部及重卷时切断用
    液压驱动

    END SHEARING
  • 芯轴支撑机

    使用卷材原料,200㎜x10吨以上时,
    可防止开卷机下沉。

    DRUM SUPPORT
  • 加油机

    半自动型: 可按照定时器的设置时间进行喷油。
    自动型: 可按照定时器的设置时间进行喷油,
    还可通过循环系统回收利用油类。

    OILER
  • 双头开卷机

    以双头开卷形式,因备用卷提前预备,所以减少交换时间。

    OILER
  • 工作辊 伺服 上升/下降

    采用伺服驱动方式,向卷材输入矫平调节量后
    后续同类作业时可自动设置。
