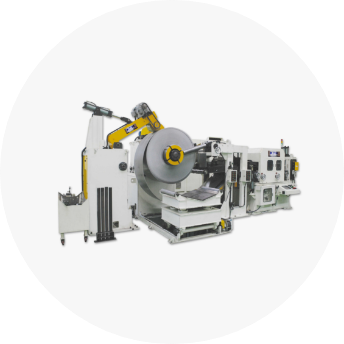

数控矫直送料机

FINE BLANKING /
SHEET-LEVELLER

精密落料线及板材的精密矫平 适用工作辊盒型,可维持高质量的生产及精度。 通过工作辊开口型及清洁系统维持最理想的辊状态 更换型号后保存结果,同类矫平作业时极为方便。 通过卷材自动装载提高生产性

装置

FINE BLANKING / SHEET-LEVELLER 装置

装置-FINE BLANKING / SHEET-LEVELLER 装置을 나타내는 표입니다.
FINE BLANKING / SHEET-LEVELLER-MODEL
Unit FBL-150 FBL-320 FBL-600 FBL-1000
卷版 厚度 mm 0.1~1.5 1.0~3.2 3.2~6.0 5.0~10.0
卷板 宽度 mm 100~400 100~600 200~800 200~1,200
LINE SPEED mm 10~16
WORK ROLL 35~45 45~65 55~75 75~90
Pcs 15~21

视频

OPTION

  • 工作辊开口

    工作辊开放型型,辊清扫方便。
    仅限于MG/SL型号

    WORK ROLL OPEN
  • ZIGZAG SYSTEM

    通过矫平送料机的左右移送实现圆盘刹多列
    作业

    ZIGZAG SYSTEM
  • 尾料剪

    卷材初始部或端部及重卷时切断用
    液压驱动

    END SHEARING
  • 芯轴支撑机

    使用卷材原料,200㎜x10吨以上时,
    可防止开卷机下沉。

    DRUM SUPPORT
  • 加油机

    半自动型: 可按照定时器的设置时间进行喷油。
    自动型: 可按照定时器的设置时间进行喷油,
    还可通过循环系统回收利用油类。

    OILER
  • 双头开卷机

    以双头开卷形式,因备用卷提前预备,所以减少交换时间。

    OILER
  • 工作辊 伺服 上升/下降

    采用伺服驱动方式,向卷材输入矫平调节量后
    后续同类作业时可自动设置。
