M-Model
窄小空间内也能安装的紧凑设计 安全的卷材安装及轧带切割结构 适用开卷机惯性吸收用常时制动器及钳式制动器 通过开卷机及压料辊逆变器控制防止卷材缠绕

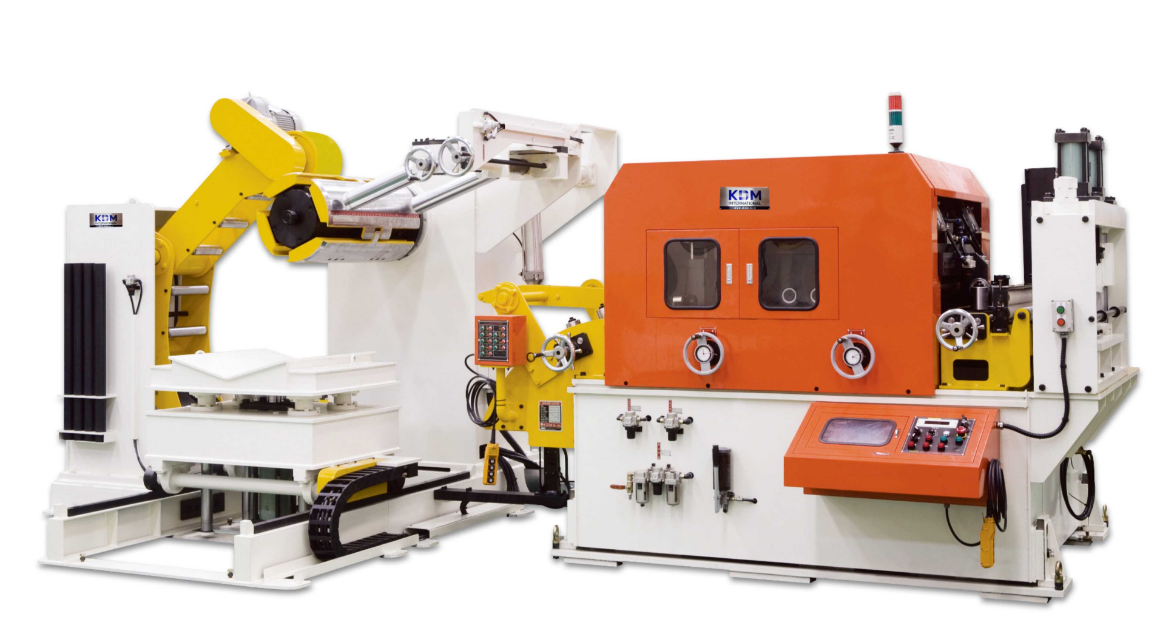

M LINE 装置
| M-MODEL | ||||||
| Unit | 300M-500M | 600M-800M | 900M-1200M | 1300M-1500M | 1600M-1800M | |
| 卷版 厚度 | mm | 0.6~4.5 | ||||
| 卷板 宽度 | mm | 100~500 | 100~800 | 100~1,200 | 100~1,500 | 100~1,800 |
| COIL OUT DIA | mm | 1,500(2,000) | ||||
| COIL WEIGHT | Kg | 5,000~20,000 | ||||
| FEEDING LENGTH | mm | Max Input Value 9999.99 | ||||
| LINE SPEED | m/min | 22 | ||||
M 纠正能力 下方能力表以引张强度45kgf/㎜ 2为基准
| 300M | 400M | 500M | 600M | 700M | 800M | 900M | 1000M | 1200M | 1400M | 1600M | 1800M | ||
| LEVELLER ROLL 长短(mm) |
330 | 430 | 530 | 630 | 730 | 830 | 930 | 1,030 | 1,230 | 1,430 | 1,630 | 1,830 | |
| 卷版 厚度 (mm) |
0.8~1.6 | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1,150 | 1,350 | 1,550 | 1,750 |
| 1.8 | 860 | 860 | 860 | 860 | 860 | ||||||||
| 2.0 | 740 | 730 | 700 | 700 | 700 | 700 | 700 | ||||||
| 2.3 | 700 | 670 | 640 | 640 | 640 | 640 | 640 | ||||||
| 2.8 | 630 | 580 | 530 | 530 | 530 | 530 | 530 | ||||||
| 3.2 | 570 | 510 | 450 | 370 | 370 | 370 | 370 | 370 | |||||
| 4.0 | 430 | 400 | 380 | 350 | 350 | 250 | 250 | 250 | 250 | 250 | |||
| 4.5 | 310 | 290 | 290 | 250 | 250 | 230 | 200 | 200 | 200 | 200 | 200 | ||
工作辊开放型型，辊清扫方便。
仅限于MG/SL型号
通过矫平送料机的左右移送实现圆盘刹多列
作业
卷材初始部或端部及重卷时切断用
液压驱动
使用卷材原料，200㎜ｘ10吨以上时,
可防止开卷机下沉。
半自动型: 可按照定时器的设置时间进行喷油。
自动型: 可按照定时器的设置时间进行喷油,
还可通过循环系统回收利用油类。
以双头开卷形式，因备用卷提前预备，所以减少交换时间。
采用伺服驱动方式，向卷材输入矫平调节量后
后续同类作业时可自动设置。
